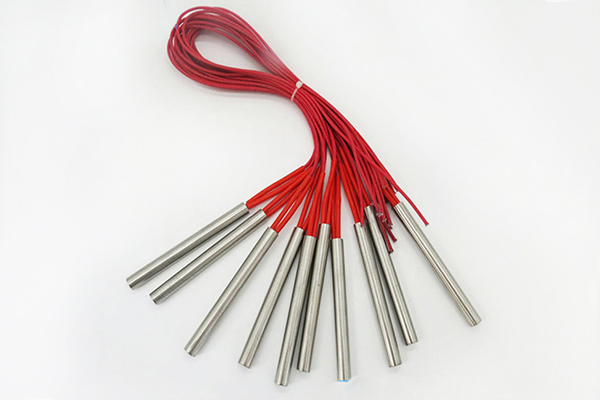

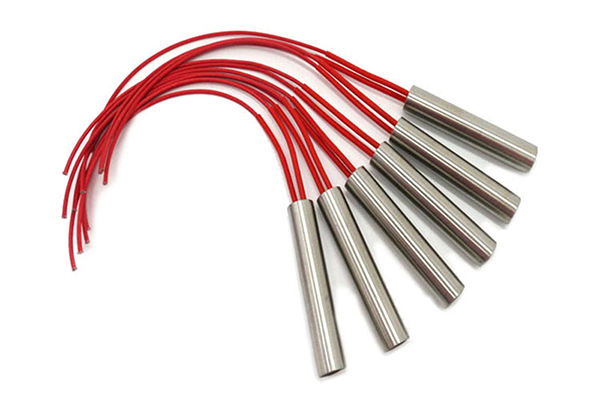

模具單頭電加熱管的概述：

模具單頭電加熱管它具有結構簡單,機械強度高,熱效率高,可靠,安裝簡便,使用壽命長等特點.廣泛适用於各種硝石槽,水槽,油槽,酸減槽,易熔金屬熔化爐,空氣加熱爐,幹燥箱,熱壓模等裝置.是金屬中放入電阻絲,並在空隙部分緊密填充有良好耐熱性,導熱性的結晶氧化鎂粉,再經其它工藝處理而成.

在90年代後期由於電熱管在中國廣泛應用，電熱管的形狀也現很多，在中國南方就将這種一頭出線的模具用的電熱管稱爲單頭加熱管，很形像的。 模具單頭電加熱管又稱（單頭）或（彈筒）電熱管（Cartridge Heaters），在中國電熱行業，有一很久稱謂的型号：M3。在國外稱爲彈筒式加熱器，也是一種形像的叫法，因爲彈筒殼是圓柱形，一頭也是堵死，與中國叫爲單頭加熱管是巧奪同工之說。

模具單頭電加熱管技術參數：

1、輸入電源及功率：按需訂制

2、電熱管長度：按需訂制

3、電熱管管徑：Φ5.5~Φ30

2、電熱管管材：SUS201、SUS304、SUS321、SUS316L、SUS310S、不鏽鋼防水垢塗層處理、钛管

5、其他：工作環境、接線柱或引線長度（常規：200mm）、是否需要安裝螺紋（螺紋大小）等

模具單頭電加熱管的優點：

1、直徑小，可以做到3-25MM。

2、長度不受限制，可以做到20-2000MM。

3、功率高，可以做到（表面積20瓦特／平方厘米），國外甚至可以做到（表面積60瓦特／平方厘米）。

模具單頭電加熱管應用範圍:

1、實驗室熱處理試驗。

2、化工領域等。

3、模具加熱在現代工業應用中已爲廣泛的客戶所接受。

4、在塑膠機械加熱系統。

5、醫藥生産線。

模具單頭加熱管的性能要求：

1.絕緣電阻

出廠檢驗時冷态絕緣電阻應不小於50MΩ

密封試驗後，長期存放或者使用後的絕緣電阻應不消與MΩ

工作溫度下的熱态絕緣電阻應不低於公式中的計算值，但小應不小於1MΩ

R=「（10-0.015T）/t」×0.001

R—熱态絕緣電阻MΩ

t—發熱長度mm

T—工作溫度℃

2. 絕緣耐壓強度

元件應在規定的試驗條件和試驗電壓下保持1min，而無閃絡和擊穿現象

3.經受通斷電的能力

元件應能在規定的試驗條件下經曆2000次通斷電試驗，而不發生損壞

4. 過載能力

元件在規定的試驗條件和輸入功率下應承受30次循環過載試驗，而不發生損壞

5. 耐熱性

元件在規定的試驗條件和試驗電壓下應承受1000次循環耐熱性試驗，而不發生損壞

5.升溫時間 在試驗電壓下，元件從環境溫度升至試驗溫度時間應不大於15min

6. 額定功率偏差

在充分發熱的條件下，元件的額定功率的偏差應不超過下列規定的範圍；

對額定功率小於等於100W的元件爲：±10%。

對額定功率大於100W的元件爲+5%～-10%或10W，取兩者中的較大值。

7. 洩露電流

冷态洩露電流以及水壓和密封試驗後洩露電流應不超過0.5mA

工作溫度下的熱态洩露電流應不超過公式中的計算值，但大不超過5mA

I=1/6（tT×0.00001）

I—熱态洩露電流mA

t—發熱長度mm

T-工作溫度℃

多個元件串聯到電源中時，應以這一組元件爲整體進行洩露電流試驗。
